ส่วนประกอบทางไฟฟ้าของเครื่องฉีดขึ้นรูปความเร็วสูงมีอะไรบ้าง?

ในฐานะซัพพลายเออร์ชั้นนำของเครื่องฉีดขึ้นรูปความเร็วสูง ฉันมักถูกถามเกี่ยวกับส่วนประกอบทางไฟฟ้าต่างๆ ที่ทำให้เครื่องจักรเหล่านี้มีพลังและมีประสิทธิภาพในโลกแห่งการผลิต ในบล็อกนี้ ฉันจะอธิบายส่วนประกอบทางไฟฟ้าที่สำคัญของเครื่องฉีดขึ้นรูปความเร็วสูง โดยอธิบายหน้าที่และความสำคัญของส่วนประกอบเหล่านั้น

1. แผงควบคุมและตัวควบคุม

แผงควบคุมเป็นศูนย์กลางของเครื่องฉีดขึ้นรูปความเร็วสูง เป็นอินเทอร์เฟซที่ผู้ปฏิบัติงานโต้ตอบกับเครื่อง ป้อนคำสั่ง และตรวจสอบสถานะของเครื่อง ตัวควบคุม ซึ่งโดยปกติจะเป็นตัวควบคุมลอจิกที่ตั้งโปรแกรมได้ (PLC) จะประมวลผลคำสั่งเหล่านี้และควบคุมการทำงานของส่วนประกอบทางไฟฟ้าอื่นๆ ทั้งหมด

ข้อดีของแผงควบคุมและตัวควบคุมที่ออกแบบมาอย่างดี ได้แก่:

• ความแม่นยำ: PLC สามารถควบคุมพารามิเตอร์ต่างๆ เช่น ความเร็วการฉีด ความดัน และอุณหภูมิได้อย่างแม่นยำ ความแม่นยำนี้ช่วยให้มั่นใจได้ว่าชิ้นส่วนที่ขึ้นรูปแต่ละชิ้นมีคุณสมบัติตรงตามข้อกำหนดที่แน่นอน ส่งผลให้ได้ผลิตภัณฑ์คุณภาพสูง
• ความยืดหยุ่น: ผู้ปฏิบัติงานสามารถปรับการตั้งค่าได้อย่างง่ายดายตามความต้องการในการขึ้นรูปที่แตกต่างกัน ไม่ว่าจะเป็นชิ้นส่วนขนาดเล็ก ละเอียดอ่อน หรือขนาดใหญ่และซับซ้อน ตัวควบคุมสามารถปรับให้เข้ากับความต้องการในการผลิตที่หลากหลายได้
• ความสามารถในการวินิจฉัย: ตัวควบคุมสมัยใหม่สามารถทำการวินิจฉัยตนเอง ตรวจจับและรายงานความผิดปกติใดๆ ในเครื่องได้ ซึ่งช่วยในการบำรุงรักษาอย่างรวดเร็วและลดการหยุดทำงาน

2. เซอร์โวมอเตอร์

เซอร์โวมอเตอร์เป็นหนึ่งในส่วนประกอบทางไฟฟ้าที่สำคัญที่สุดในเครื่องฉีดขึ้นรูปความเร็วสูง ใช้ในการขับเคลื่อนชุดฉีด ชุดจับยึด และชิ้นส่วนที่เคลื่อนไหวอื่นๆ ด้วยความแม่นยำและความเร็วสูง

• หน่วยฉีด: เซอร์โวมอเตอร์ในชุดฉีดควบคุมการเคลื่อนที่ของสกรู ซึ่งมีหน้าที่ในการหลอมและฉีดวัสดุพลาสติกเข้าไปในแม่พิมพ์ สามารถควบคุมความเร็วและแรงดันในการฉีดได้อย่างแม่นยำ ทำให้มั่นใจได้ว่าพลาสติกจะเติมเข้าไปในโพรงแม่พิมพ์อย่างสม่ำเสมอและแม่นยำ
• ชุดจับยึด: ในชุดจับยึด เซอร์โวมอเตอร์จะใช้เพื่อเปิดและปิดแม่พิมพ์ รวมทั้งใช้แรงจับยึดที่จำเป็น การฉีดขึ้นรูปด้วยความเร็วสูงจำเป็นต้องมีการเคลื่อนที่อย่างรวดเร็วและแม่นยำของชุดจับยึด และเซอร์โวมอเตอร์ก็สามารถตอบสนองความต้องการเหล่านี้ได้อย่างมีประสิทธิภาพ

ประโยชน์ของการใช้เซอร์โวมอเตอร์ได้แก่:

• ประสิทธิภาพการใช้พลังงาน: เซอร์โวมอเตอร์ใช้พลังงานน้อยกว่าเมื่อเทียบกับมอเตอร์ไฮดรอลิกแบบเดิม โดยเฉพาะในช่วงเวลาที่ไม่ได้ใช้งาน โดยจะดึงพลังงานเมื่อจำเป็นเท่านั้น ซึ่งสามารถลดต้นทุนการดำเนินงานได้อย่างมาก
• ประสิทธิภาพความเร็วสูง: สามารถบรรลุการทำงานด้วยความเร็วสูงในขณะที่ยังคงการควบคุมที่แม่นยำ ช่วยให้รอบเวลาเร็วขึ้นและอัตราการผลิตที่สูงขึ้น

3. เครื่องทำความร้อนและเทอร์โมคัปเปิล

เครื่องทำความร้อนและเทอร์โมคัปเปิ้ลทำงานร่วมกันเพื่อควบคุมอุณหภูมิของวัสดุพลาสติกในกระบอกฉีดยา

• เครื่องทำความร้อน: มีเครื่องทำความร้อนหลายประเภทที่ใช้ในเครื่องฉีดพลาสติก เช่น เครื่องทำความร้อนแบบวงและเครื่องทำความร้อนแบบตลับ เครื่องทำความร้อนเหล่านี้พันรอบถังเพื่อให้ความร้อนแก่เม็ดพลาสติกจนถึงจุดหลอมเหลว จำนวนและกำลังของเครื่องทำความร้อนขึ้นอยู่กับขนาดและความจุของเครื่อง
• เทอร์โมคัปเปิล: เทอร์โมคัปเปิลเป็นเซ็นเซอร์อุณหภูมิที่วางอยู่ที่จุดต่างๆ ตามแนวลำกล้อง พวกเขาวัดอุณหภูมิของพลาสติกอย่างต่อเนื่องและส่งข้อมูลไปยังตัวควบคุม จากนั้นตัวควบคุมจะปรับกำลังไฟที่จ่ายให้กับเครื่องทำความร้อนเพื่อรักษาอุณหภูมิที่ต้องการ

การรักษาอุณหภูมิที่ถูกต้องเป็นสิ่งสำคัญสำหรับการฉีดขึ้นรูปด้วยความเร็วสูง:

• คุณภาพที่สม่ำเสมอ: การควบคุมอุณหภูมิที่เหมาะสมช่วยให้มั่นใจได้ว่าพลาสติกมีความหนืดที่เหมาะสมในระหว่างการฉีด ส่งผลให้ได้ขนาดชิ้นส่วนและผิวสำเร็จที่สม่ำเสมอ
• คุณสมบัติของพลาสติก: พลาสติกประเภทต่างๆ มีจุดหลอมเหลวและความไวต่ออุณหภูมิต่างกัน การควบคุมอุณหภูมิที่แม่นยำช่วยให้เครื่องสามารถแปรรูปวัสดุพลาสติกหลากหลายประเภทได้อย่างมีประสิทธิภาพ

4. ลิมิตสวิตช์

ลิมิตสวิตช์เป็นอุปกรณ์ไฟฟ้าที่ใช้ในการตรวจจับตำแหน่งของชิ้นส่วนที่เคลื่อนไหวในเครื่องฉีดพลาสติก มีการติดตั้งในตำแหน่งต่างๆ บนเครื่องจักร เช่น ชุดจับยึดและชุดฉีด

• ชุดจับยึด: ลิมิตสวิตช์ในชุดจับยึดใช้เพื่อกำหนดว่าแม่พิมพ์เปิดสุดหรือปิดสุดเมื่อใด เมื่อแม่พิมพ์ถึงตำแหน่งสิ้นสุด ลิมิตสวิตช์จะส่งสัญญาณไปยังตัวควบคุม ซึ่งจะหยุดการเคลื่อนที่ของชุดจับยึด
• หน่วยฉีด: ในชุดฉีด สามารถใช้ลิมิตสวิตช์เพื่อตรวจจับตำแหน่งของสกรูและรางฉีด ซึ่งจะช่วยในการควบคุมจังหวะการฉีดและทำให้มั่นใจว่ามีการฉีดพลาสติกเข้าไปในแม่พิมพ์ในปริมาณที่ถูกต้อง

ความสำคัญของลิมิตสวิตช์อยู่ที่:

• ความปลอดภัย: ป้องกันไม่ให้เครื่องจักรเคลื่อนที่เกิน ซึ่งอาจทำให้แม่พิมพ์หรือตัวเครื่องเสียหายได้
• การควบคุมกระบวนการ: ด้วยการตรวจจับตำแหน่งของชิ้นส่วนที่เคลื่อนไหวอย่างแม่นยำ ลิมิตสวิตช์มีส่วนช่วยให้กระบวนการฉีดขึ้นรูปแม่นยำ

5. หน่วยจ่ายไฟ

หน่วยจ่ายไฟมีหน้าที่จัดหาพลังงานไฟฟ้าที่จำเป็นในการใช้งานเครื่องฉีดพลาสติก โดยจะแปลงกำลังไฟฟ้าขาเข้า (โดยปกติจะมาจากแหล่งจ่ายไฟหลัก) ให้เป็นระดับแรงดันและกระแสที่เหมาะสมสำหรับอุปกรณ์ไฟฟ้าต่างๆ

• การควบคุมแรงดันไฟฟ้า: หน่วยจ่ายไฟช่วยให้แน่ใจว่าส่วนประกอบทางไฟฟ้าได้รับแรงดันไฟฟ้าที่เสถียร โดยไม่คำนึงถึงความผันผวนของพลังงานหลัก นี่เป็นสิ่งสำคัญสำหรับการทำงานที่เหมาะสมของส่วนประกอบที่มีความละเอียดอ่อน เช่น ตัวควบคุมและเซอร์โวมอเตอร์
• การป้องกัน: ยังช่วยป้องกันความผิดพลาดทางไฟฟ้า เช่น กระแสไฟเกิน แรงดันไฟเกิน และการลัดวงจร ในกรณีที่เกิดข้อผิดพลาด หน่วยจ่ายไฟสามารถตัดไฟเพื่อป้องกันความเสียหายต่อเครื่องจักร และมั่นใจในความปลอดภัยของผู้ปฏิบัติงาน

เครื่องจักรที่เกี่ยวข้อง

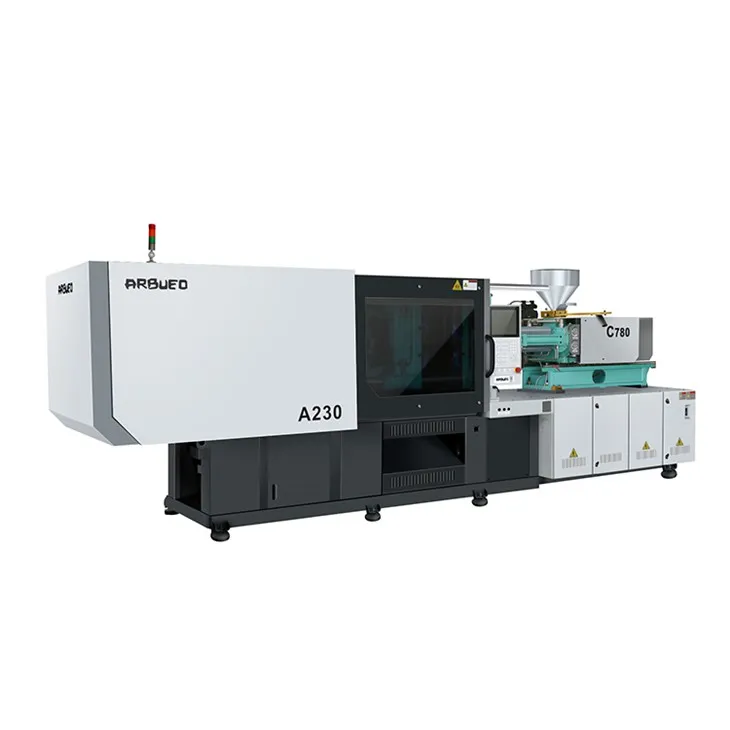

หากคุณสนใจเครื่องฉีดพลาสติกประเภทอื่นๆ เราก็มีผลิตภัณฑ์ให้เลือกหลากหลาย ตรวจสอบของเราเครื่องฉีดพลาสติกกึ่งอัตโนมัติ-เครื่องฉีดพลาสติกขนาดใหญ่, และเครื่องฉีดขึ้นรูปขวด-

บทสรุป

ส่วนประกอบไฟฟ้าแต่ละชิ้นในเครื่องฉีดขึ้นรูปความเร็วสูงมีบทบาทสำคัญในประสิทธิภาพและประสิทธิผลโดยรวม ตั้งแต่แผงควบคุมที่ช่วยให้ทำงานได้อย่างแม่นยำไปจนถึงเซอร์โวมอเตอร์ที่ขับเคลื่อนชิ้นส่วนที่เคลื่อนไหวด้วยความเร็วสูง ทุกส่วนจะต้องทำงานสอดคล้องกันเพื่อผลิตผลิตภัณฑ์ขึ้นรูปคุณภาพสูง

หากคุณอยู่ในตลาดเครื่องฉีดขึ้นรูปความเร็วสูงหรือมีคำถามใดๆ เกี่ยวกับผลิตภัณฑ์ของเรา ฉันขอแนะนำให้คุณติดต่อเราเพื่อขอข้อมูลเพิ่มเติมและเพื่อหารือเกี่ยวกับข้อกำหนดเฉพาะของคุณ ทีมผู้เชี่ยวชาญของเราพร้อมที่จะช่วยเหลือคุณในการค้นหาโซลูชันที่สมบูรณ์แบบสำหรับความต้องการในการผลิตของคุณ

อ้างอิง

• มิลเลอร์ เจเอส (2018) การฉีดขึ้นรูป: หลักการและการปฏิบัติ สิ่งพิมพ์ของฮันเซอร์
• บัลลังก์ เจแอล (2019) ทำความเข้าใจกับเทคโนโลยีวิศวกรรมพลาสติก ซีอาร์ซี เพรส.
